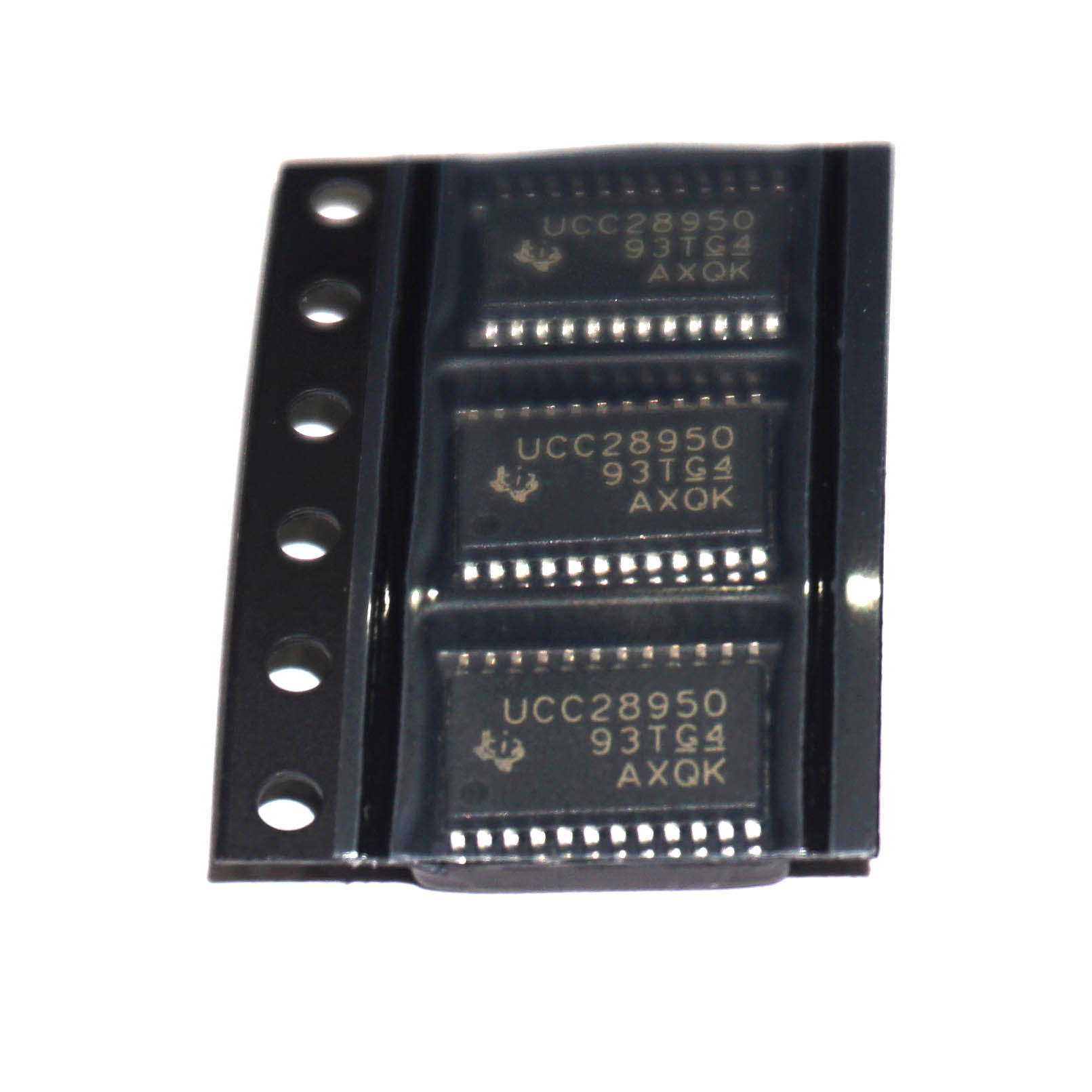

UCC28950PWR स्विचिंग कंट्रोलर ग्रीन फेज-शिफ्टेड फुल-ब्रिज कंट्रोल TSSOP24

उत्पाद विवरण:
उत्पत्ति के प्लेस: मूल
ब्रांड नाम: Original
प्रमाणन: ISO9001:2015standard
मॉडल संख्या: यूसीसी28950पीडब्लूआर
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 10 पीसी
मूल्य: 20.00-25.00 USD/PCS
पैकेजिंग विवरण: मानक
प्रसव के समय: 2-3 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 10000 पीसी / महीने
  • विस्तार जानकारी
  • उत्पाद विवरण

विस्तार जानकारी

उत्पाद श्रेणी: स्विचिंग नियंत्रक प्रकार: वर्तमान मोड पीडब्लूएम नियंत्रक
बढ़ते शैली: एसएमडी/एसएमटी पैकेज / केस: टीएसएसओपी24
पैकेजिंग: रील एफपीक्यू: 2000
हाई लाइट:

TSSOP24 स्विचिंग कंट्रोलर

,

UCC28950PWR स्विचिंग कंट्रोलर

,

फुल ब्रिज स्विचिंग कंट्रोलर

उत्पाद विवरण

UCC28950PWR स्विचिंग कंट्रोलर ग्रीन फेज-शिफ्टेड फुल-ब्रिज कंट्रोल TSSOP24



UCC28950 ग्रीन फेज-शिफ्टेड फुल-ब्रिज कंट्रोलर विथ सिंक्रोनस रेक्टिफिकेशन



विशेषताएँ

• एन्हांस्ड वाइड रेंज रेजोनेंट जीरो वोल्टेज स्विचिंग (जेडवीएस) क्षमता

• डायरेक्ट सिंक्रोनस रेक्टीफायर (एसआर) कंट्रोल

• लाइट-लोड दक्षता प्रबंधन सहित

- फट मोड ऑपरेशन

- प्रोग्रामेबल थ्रेशोल्ड के साथ असंतत चालन मोड (DCM), डायनेमिक SR ऑन और ऑफ कंट्रोल

- प्रोग्राम करने योग्य अनुकूली विलंब

• प्रोग्राम करने योग्य ढलान मुआवजा और वोल्टेज मोड नियंत्रण के साथ औसत या पीक वर्तमान मोड नियंत्रण

• डीसीएम मोड के साथ प्री-बायस्ड स्टार्ट अप को स्वाभाविक रूप से संभालता है

• क्लोज्ड लूप सॉफ्ट स्टार्ट और फंक्शन सक्षम करें

• बाय-डायरेक्शनल सिंक्रोनाइजेशन के साथ 1 मेगाहर्ट्ज तक प्रोग्रामेबल स्विचिंग फ्रीक्वेंसी • (±3%) हिचकी मोड सपोर्ट के साथ साइकिल-दर-साइकिल करंट लिमिट प्रोटेक्शन

• 150-µA स्टार्ट-अप करंट

• वीडीडी अंडरवोल्टेज तालाबंदी

• विस्तृत तापमान रेंज -40°C से +125°C . तक



अनुप्रयोग

• चरण-स्थानांतरित पूर्ण-ब्रिज कन्वर्टर्स

• डाटाकॉम, टेलीकॉम और वायरलेस बेस-स्टेशन पावर

• सर्वर, बिजली की आपूर्ति

• औद्योगिक विद्युत प्रणाली

• उच्च-घनत्व पावर आर्किटेक्चर

• सौर इन्वर्टर, और इलेक्ट्रिक वाहन



स्विचिंग नियंत्रक
आरओएचएस: विवरण
पूरा पुल
4 आउटपुट
1 मेगाहर्ट्ज
97%
12 वी
5 वी
200 एमए
- 40 सी
+ 125 सी
एसएमडी/एसएमटी
टीएसएसओपी-24
रील
कट टेप
माउस रील
विकास उपकरण समूह: यूसीसी28950ईवीएम-442
पतझड़ का समय: 7 एनएस
एकांत: गैर पृथक
ऑपरेटिंग आपूर्ति वर्तमान: 5 एमए
ऑपरेटिंग आपूर्ति वोल्टेज: 12 वी
उत्पादन का प्रकार: हल किया गया
उत्पाद: वोल्टेज नियंत्रक
उत्पाद प्रकार: स्विचिंग नियंत्रक
वृद्धि समय: 9 एनएस
श्रृंखला: यूसीसी28950
शट डाउन: शट डाउन
फैक्टरी पैक मात्रा: 2000
उपश्रेणी: पीएमआईसी - पावर मैनेजमेंट आईसीएस
टाइप: वर्तमान मोड पीडब्लूएम नियंत्रक
इकाई का वज़न: 220 मिलीग्राम




UCC28950PWR स्विचिंग कंट्रोलर ग्रीन फेज-शिफ्टेड फुल-ब्रिज कंट्रोल TSSOP24 0
